モネル鋼管の欠陥を検出するにはどうすればよいですか?

ちょっと、そこ！モネル鋼パイプのサプライヤーとして、私はこれらのパイプの欠陥を検出することがいかに重要であるかを直接見てきました。モネル鋼管は、優れた耐食性、高強度、優れた延性で知られており、化学処理、海洋工学、石油・ガスなどのさまざまな業界で人気があります。ただし、他の製品と同様に、早期に発見する必要がある欠陥が存在する可能性があります。それでは、これらの厄介な欠陥を検出する方法について詳しく見ていきましょう。

目視検査

モネル鋼管の欠陥を検出する最初の最も簡単な方法は、目視検査です。これは、自分の目でパイプをもう一度良くしてみるようなものです。亀裂、へこみ、傷、表面の凹凸など、明らかな損傷の兆候がないかどうかを確認できます。

目視検査を行うときは、適切な照明があることを確認してください。パイプの周りをゆっくりと歩き回り、表面を隅々までチェックします。亀裂は最初は非常に小さい場合があるため、注意深く観察する必要があるかもしれません。へこみは輸送中または取り扱い中の物理的衝撃の兆候である可能性があり、傷は時間の経過とともに腐食につながる可能性があります。これらの問題のいずれかを見つけた場合、パイプに何らかの問題がある可能性があるという危険信号です。

寸法検査

もう一つの重要な側面は寸法検査です。モネル鋼管は特定のサイズ要件を満たす必要があります。ノギス、マイクロメーター、ゲージなどのツールを使用して、パイプの外径、内径、壁の厚さ、長さを測定できます。

寸法が異なっていると、取り付け時に問題が発生する可能性があります。たとえば、外径が大きすぎると、継手に正しく適合しない可能性があります。一方、壁の厚さが薄すぎると、パイプが設計上の圧力に耐えられなくなる可能性があります。したがって、仕様と照らし合わせて寸法を常に再確認してください。モネル鋼管の仕様の詳細については、当社の Web サイトをご覧ください。モネル鋼管。

超音波検査

超音波検査は、モネル鋼管の内部欠陥を検出するのに非常に効果的な非破壊検査方法です。高周波音波をパイプ内に送信することで機能します。これらの音波は材料中を伝わり、亀裂や空隙などの欠陥に当たると跳ね返されます。

音波の送受信にはトランスデューサーが使用されます。次に、データが分析されて、欠陥の位置、サイズ、種類が特定されます。超音波検査は、パイプを見ただけでは見えない欠陥を検出できるため、優れています。また、比較的高速で、パイプの広い領域を迅速にカバーできます。

磁粉試験

磁粉検査は主に、強磁性材料の表面および表面近くの欠陥を検出するために使用されます。モネル鋼はニッケルと銅の合金であり、鉄のように強い強磁性はありませんが、場合によっては、この方法が依然として役立つ場合があります。

この試験では、パイプに磁場を印加します。そして、表面に鉄の粒子を振りかける。欠陥がある場合、磁場が乱され、欠陥の場所に鉄粒子が集まり、欠陥が見えるようになります。これは、表面の亀裂やその他の小さな欠陥を見つけるためのシンプルでコスト効率の高い方法です。

液体浸透試験

液体浸透探傷試験は、もう 1 つの一般的な非破壊検査方法です。モネル鋼管の表面開口欠陥の検出に使用されます。まず、パイプの表面に液体浸透剤を塗布します。この浸透剤はあらゆる亀裂や毛穴に浸透します。

一定時間経過後、余分な浸透剤を除去し、現像液を塗布します。現像剤は欠陥から浸透剤を引き出し、欠陥を明るい兆候として見えるようにします。この方法は非常に高感度であり、非常に小さな表面欠陥を検出できます。

放射線検査

X線検査では、X線またはガンマ線を使用してモネル鋼管の内部構造の画像を作成します。病院でレントゲンを撮るのと同じです。

放射線源はパイプの片側に配置され、フィルムまたはデジタル検出器は反対側に配置されます。放射線はパイプを通過し、物質の異なる密度がフィルムまたは検出器上に異なる色合いとして現れます。これは、多孔性、介在物、亀裂などの内部欠陥を検出するのに役立ちます。ただし、放射線検査には放射線が含まれるため、特別な安全上の注意が必要であることに注意することが重要です。

渦電流検査

渦電流検査は電磁誘導の原理に基づいています。モネル鋼管の表面近くのコイルに交流電流を流すと、管内に渦電流が発生します。欠陥があると、渦電流の流れが妨げられます。

渦電流の変化をコイルで検出し、そのデータを解析して欠陥を発見します。渦電流検査は、特にモネル鋼などの導電性材料の表面および表面近くの欠陥を検出するのに最適です。また、非常に高速であり、大量生産のために自動化することもできます。

化学分析

非破壊検査法に加えて、化学分析を使用してモネル鋼管の欠陥を検出することもできます。モネル鋼の化学組成は、その性能にとって非常に重要です。

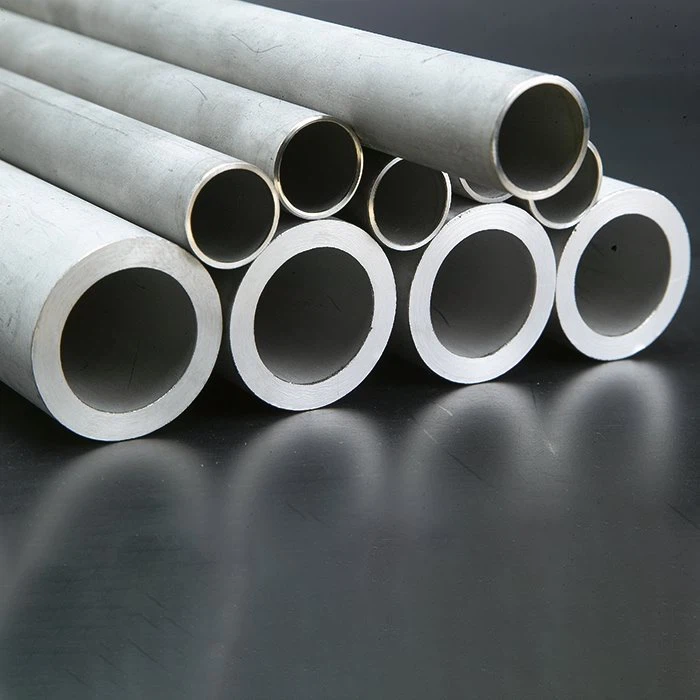

分光学や湿式化学分析などの方法を使用して、パイプの正確な組成を決定できます。化学組成が異なる場合、パイプの耐食性、強度、その他の特性に影響を与える可能性があります。たとえば、ニッケル含有量が低すぎる場合、パイプは本来あるべき耐食性を持たない可能性があります。の化学的性質について詳しく知ることができます。ニッケル基鋼管そしてニッケル基ステンレス鋼管当社のウェブサイトで。

定期テストの重要性

モネル鋼管の定期的な検査は非常に重要です。パイプの品質と安全性の確保に役立ちます。パイプの欠陥は、漏れ、機器の故障、さらには産業現場での事故につながる可能性があります。欠陥を早期に検出することで、これらの問題の発生を防ぎ、長期的には多額の費用を節約できます。

サプライヤーとして、当社はモネル鋼管が施設から出荷される前に必ず徹底的にテストするようにしています。ただし、お客様が独自のテストを行って品質を再確認することもお勧めします。

結論

モネル鋼管の欠陥の検出は、視覚的、非破壊的、および化学的試験方法を組み合わせた複数段階のプロセスです。各方法には独自の利点があり、さまざまな種類の欠陥を検出するのに役立ちます。

高品質のモネル鋼管の市場にいて、当社の試験手順について詳しく知りたい場合、または当社の製品についてご質問がある場合は、お気軽にお問い合わせください。私たちは、お客様がプロジェクトに適切な選択をできるようお手伝いいたします。小規模用途でも大規模産業プロジェクトでもパイプが必要な場合は、当社が対応します。

参考文献

• ASME ボイラーおよび圧力容器コード
• ASTM 金属試験の国際規格
• 非破壊検査ハンドブック、第 1 巻: 超音波検査
• 工業用X線撮影: 理論と実践
